SMT首件測試系統檢測元件操作說明

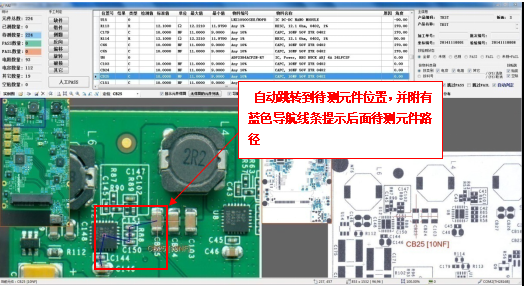

1) 坐標定位確認無誤后，選擇待測元件的種類，就可以開始檢測元件，并附有藍色導航線條顯示待測元件跳轉路徑，方便查找。如圖所示：
2) 檢測元件可分為三大類型，即空貼類、可測量元件(如電容電阻電感)類、其它(如IC)類。
3) 檢測空貼類：將軟件界面
前方框勾去掉，軟件自動跳至空貼坐標，確認無誤后按“Enter”鍵人工PASS，直至檢測完成。
4) 檢測可測量元件：將軟件界面內的“空貼”去掉勾選，再勾選 “貼裝”，同時去掉“其它”勾選，軟件自動跳至待測元件位置，然后用LCR測試儀夾子夾穩待測元件兩端，系統自動讀取實測值，如果元件值PASS，則綠色報警燈亮，蜂鳴一聲，元件值FAIL，則紅色燈亮，蜂鳴二聲。如需人工PASS，按快捷鍵F8即可。測試完一個元件后，軟件會自動跳至下一個元件開始檢測，一直到檢測完成。如圖所示：
5) 檢測其它類元件：首先去掉電容、電阻勾選，再選定“其它”，軟件會跳至待測元件位置，如該元件在庫里有樣本，則會自動跳出樣本圖片，檢測人員再對比絲印、方向，按“Enter”人工PASS。如圖所示：
6) 檢測過程中，在軟件界面左上邊，可以實時查看元件數量統計信息，如有不能測量元件，可以人工判定PASS或FAIL(標示FAIL原因)，軟件右上邊可以自定義檢測狀態、類別、方法。
7) 按人工檢測順序檢測元件時，鍵盤上W、A、S、D四個鍵分別表示為向上、向左、向下、向右四個方向，按一下空格鍵表示從LCR取值進行判定，完成后需要自行選擇下一個元件。
